PCB尺寸：W20*D20~W620*D550

PCB厚度: 0.5~4MM
温度控制方式: K型热电偶,闭环控制

PCB定位方式: 外形
工作台微调: 前后±120MM, 左右±80MM
下部热风加热: 热风800W
上部热风加热: 热风1200W
底部预热: 红外3600W
使用电源: 单相220V,50/60HZ
适用芯片: 1*1~70*70
机器尺寸: L760*W700*H630
机器重量: 约70KG

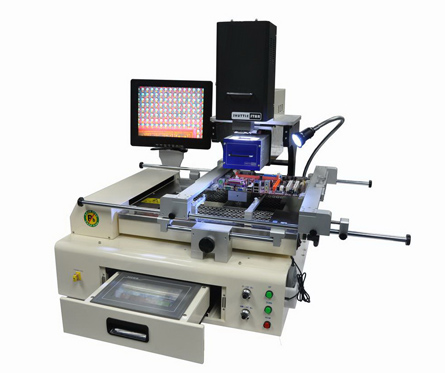

●热风头和贴装头一体化设计,步进电机驱动，具有自动焊接和自动贴装功能
●上下热风,底部红外,三个温区独立加热.加热时间和温度全部在触摸屏上显示
●上部加热头可移动,方便操作
●移动式底部预热面积大, PCB夹具可X,Y轴灵活调节,最大夹板可达620*550m
●底部强力横流风扇制冷,降温迅速可靠
●6. 彩色光学视觉系统,具分光`放大和微调功能.含色差分辨装置,自动对焦`软件操作功能,22倍光学变焦,可返修最大BGA尺寸70*70mm.
●触摸屏人机界面,PLC控制,实时温度曲线显示,可显示设定曲线和实测曲线
●彩色液晶监视器
●内置真空泵,Φ角度600旋转,精密微调贴装吸嘴.
● 8段升(降) 温+8段恒温控制,可存储50组温度设定,在触摸屏上即可进行曲线分析
● 吸嘴可自动识别吸料和贴装高度,压力可控制在微小范围
●多种尺寸合金热风喷嘴,易于更换,可360度任意角度定位.
