参数资料
◆ 直连式刮刀头
◆ 精确的运输系统
◆ 自动有效的钢网洁净系统
◆ 整齐、方便的电气安全排布
◆ 全自动的网框设定
◆ 人性化操作界面
◆ 缩短印刷区运输导轨长度,同时在进板及出板位置增调缓冲区,提高整线生产效率
◆ 印刷区与缓冲区独立运作,印刷与进出板同时进行,节省时间
◆ 用于生产速度要求较高的产品
| ITEM |

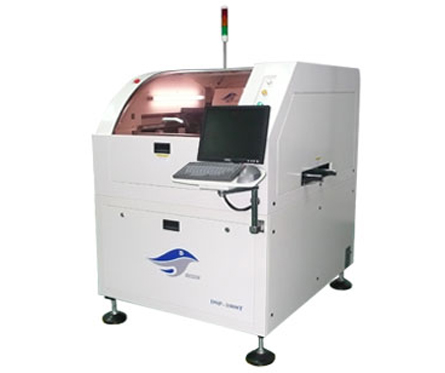

DSP-1008T |
| 精 度 |
印刷精度 |
01005(±0.02mm) |
| 重复精度 |
±0.008mm |
| 印刷周期（不含印刷时间） |
＜9S |
| 网 框 |
网框尺寸 |
420mm*380mm-737mm*737mm |
| 网框固定 |
气缸 Air Valve |
| 网框调整 |
自动 Automatic |
| 平 台 |
平台调整范围 |
X:±4mm |
| Y:±6mm |
| 平台调整角度 |
±2º |
| PCB |
PCB(印刷)尺寸 |
50*50-400*340mm |
| PCB厚度 |
0.2-6mm |
| 运 输 |
传送方向 |
左-右；右-左；左-左；右-右 L-R, R-L, L-L, R-R |
| 传送速度 |
步进马达，0-1500mm/s可编程调节 |
| PCB重量 |
0-3kg |
| 传送高度 |
900±40mm |
| 传送宽度 |
50-340mm |
| SMEMA接口 |
Standard |
| 脱模PCB |
三段脱模,脱模速度(0-20mm/s)脱模距离软件可调 |
| 锡膏检测 |
2D检测（可选项） |
| 工作条件 |
电压要求 |
AC:220±10％,50/60HZ-1￠ |
| 功率 |
3KW |
| 气压要求 |
4.5-6Kg/cm |
| 外观尺寸 |
1140*1360*1500mm | |
