在线型 - A586
参数资料

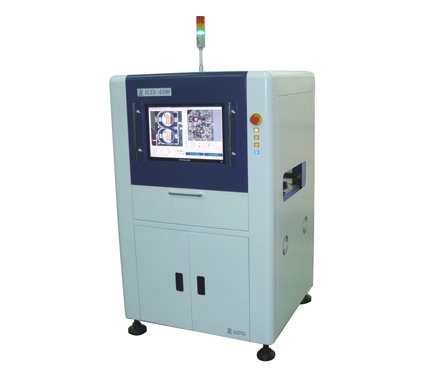

VCTA-A586(In-Line AOI) 技  术  参  数
类别
CATEGORY
项目
ITEM
规格参数
SPECIFICATION
视觉识别系统
RECOGNITION SYSTEM
判别方法
INSPECTION
综合颜色处理技术、权值成像数据差异分析技术、彩色图像对比
Color imaging contrast, color processing, WIDM
摄像机
CAMERA
全数字高速CCD彩色摄像机 分辨率:20微米(普通型)(另有15微米和10微米型可供选择)Distal and high speed color CCD camera: 20 um
光源
LAMP-HOUSE
环形塔状架构,超亮红绿蓝LED频闪光源
Ring tower structure, high intensity RGB flash lamp-house
FOV
20×20mm
图像处理速度
IMAGE PROCESSING SPEED
0201元件
0201 CHIP
<7毫秒
<7ms
每画面处理时间
PER-IMAGE TIME
<150毫秒
<150ms
检测内容
INSPECTION ITEMS
锡膏印刷
PASTE PRINTIG DEFECTS
有无、偏斜、少锡多锡、断路、污染
Misaligned, overflow, insufficient, pasting open, stain
零件缺陷
COMPONENT DEFECTS
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损
Missing, misaligned, skewed, tombstone, billboard, overtumed, reversed polarty, wrong, damaged
焊点缺陷
SOLDER DEFECTS
锡多、锡少、连锡
Overflow, insufficient, short solder, stain
可检测最小元件及间距
INSPECTION ITEMS
0201 & 0.3mm pitch
机械系统
MECHANISM SYSTEM
PCB 传送系统
PCB CONVEYOR
基板固定方式:bottom-up 固定, 顶针功能可校正大板弯曲。自动进出板和自动宽度调整系统,符合SMEMA标准。轨道高度900±200mm
PCB尺寸
PCB SIZE
50×50毫米~400×330毫米 (可订做)
PCB厚度
PCB THICKNESS
0.3毫米~3.0毫米
0.3mm – 3.0mm
PCB翘曲度
PCB WARP TOLERANCE
<2毫米(有夹具辅助矫正变形)
<2mm
零件高度
COMPONENT CLEARANCE
<25毫米
<25mm
最小零件
MINIMUM SPACE PARTS
0201元件
0201 chip
X、Y平台
X、YPLATFORM
驱动设备
DRIVER
交流伺服电机系统
AC server
定位精确
ORIENTATION
<10微米
<10um
移动速度
MOVING SPEED
500毫米/秒
500mm/s
软件系统
SOFT SYSTEM

操作系统
OPERATION SYSTEM
Microsoft XP
识别控制系统
CONTROLLING & RECOGNIZING
特点
CHARACTERISTICS
权值成像数据差异分析技术,学习Ok样品,自动建立标准图像、识别数据及误差阀值
WIDM, study OK template, automatically set template imaging, identify data and error numerical value
操作
OPERATION
图形化编程,所见及所得。中文/英文,繁体/简体
Graphic programming, Chinese, English


联网功能
NETWORK
可以和NG终端联网,可在REPAIR STATION 检查,维修PCBA 错误
NG adaptable, check and correct PCBA defects at repair station
控制系统
CONTROLLER
电脑主机
COMPUTER
工业控制计算机,Intel 双核CPU,2G DDRIII内存,500G硬盘
显示输出
DISPLAY
19英寸液晶宽屏显示器
19 inch TFT
其它参数
OTHERS
机械外形尺寸
MACHINE DIMENSIONS
91厘米×87厘米×147厘米
重量
WEIGHT
约580公斤
580kg
电源
POWER SUPPLY
交流220伏特+/-10%,频率50/60Hz,额定功率600W自带UPS不间断电源
使用环境
WORKING ENVIRONMENT
温度10-40℃,湿度 30-80%RH
备注REMARKS
本设备不需要使用压缩空气 The equipment does not need to use the compressed air.
